Sliežu zāģis

Darba princips un pamatstruktūra

Darba princips:

Saskaņā ar bezzobu zāģa griešanas principu, izmantojot šūpošanās mehānismu, rotējošās šķēles slīpripas ass šūpojas uz priekšu un atpakaļ ap sliedes asi pa noteiktu sliežu ceļu, un šķēles slīprips nogriež sliedi. Saskares garums starp slīpripas rotācijas plakni un sliedes sekciju ir mazs, kas samazina slīpripas nodilumu un uzlabo slīpripas izmantošanas līmeni un darba efektivitāti.

Primārā kustība: izmantojot sajūgu, dzinējs piedzen "V" siksnu, lai pagrieztu galveno vārpstu (loksnes riteni).

Padeves kustība: atkarībā no griešanas sviras un pagrieziena sviras relatīvā sasvēršanās un, izmantojot mašīnas svaru, realizējiet loksnes riteņa padeves un griešanas kustību.

Pamatstruktūra:

2.1 Ritošā berze samazina nodilumu un palielina ekspluatācijas laiku.

2.2. Šūpošanās svira, grieztā svira un jostas ritenis ir izgatavotas no alumīnija sakausējuma struktūras, vieglas un izturīgas.

3. Spīlēšanas mehānisms nodrošina bezslīdēšanas-funkciju. Mašīnas smaguma centrs ir saskaņots ar sliedes centrālo asi. Līdz ar to, pat ja ir kāds atslābums, mašīna nebrauc no taisnes.

4. Dzinēja sēdeklis ir no atdalīta alumīnija sakausējuma, viegls.

5. Braukšanas mehānismam ir pievienots atbalsta ritenis, nodrošinot vienmērīgu pārvietošanos uz zemes.

Galvenie tehniskie parametri

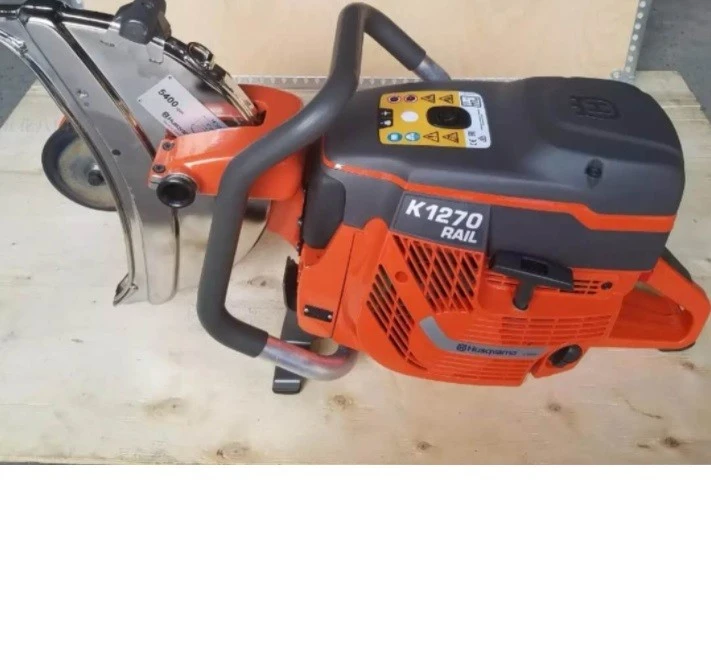

1. Iekšdedzes dzinējs:

Modelis: 1270R

Jauda: 5,8 kW

Maksimālais ātrums: 5100±100r/min

2. Plāns griešanas disks (vārpsta):

Vārpstas ātrums: 5100±100r/min

Specifikācija (lineārais ātrums): Φ355 × Φ25,4 × 4 (lielāks vai vienāds ar 70 m/s)

3. Griešanas laiks: 60kg/m sliede, mazāks vai vienāds ar 120S

4. Izmantošanas reižu skaits: 50 kg/m sliedes, lietojums ir lielāks vai vienāds ar 4 reizēm

60kg/m sliede, lietojums Lielāks vai vienāds ar 3 reizēm

5. Mašīnas svars: 28kg

Izstāde

Sertifikāti

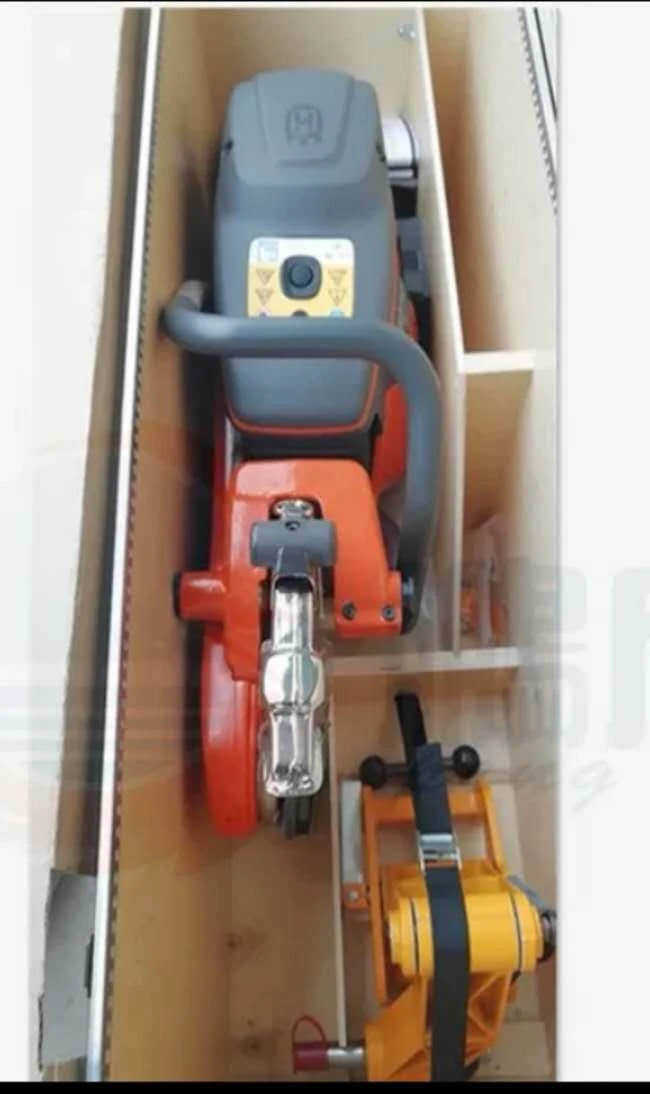

Iepakošana
